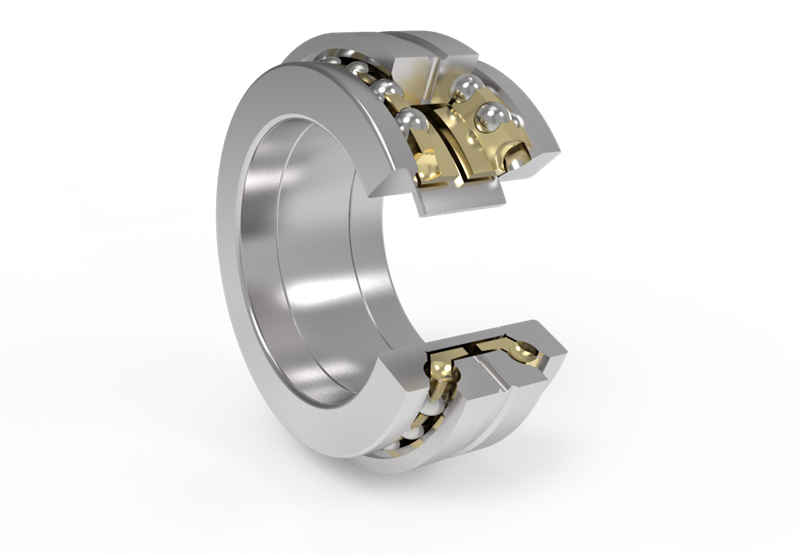

· 雙向推力角接觸球軸承
產品分類
公差
ZWZ雙向推力角接觸球軸承提供SP、4級公差，需要時可提供UP級公差產品。
徑向游隙
保持架
雙向推力角接觸球軸承采用車制銅保持架，后置代號不標志。
補充代號
工作溫度
對于雙向推力角接觸球軸承，其工作溫度不得超過120℃,同時其工作溫度還受到潤滑劑的影響。如果實際工況溫度超過120℃，請致電垂詢。
當量動載荷
當量靜載荷
其他
預載荷
雙向推力角接觸球軸承的預載荷由隔圈確定。預載荷值如下表所示。
軸承內徑代號 | 預加載荷 | |||||||
超過 | 到 | 1 | 2 | 0 | 3 | 4 | 5 | 6 |
－ | 05 | － | 196 | 295 | 390 | 490 | 590 | 785 |
05 | 09 | 195 | 295 | 490 | 590 | 680 | 835 | 980 |
09 | 13 | 490 | 685 | 980 | 1175 | 1375 | 1670 | 1960 |
13 | 16 | 490 | 980 | 1470 | 1765 | 2060 | 2450 | 2945 |
16 | 19 | 490 | 980 | 1470 | 1765 | 2160 | 2550 | 2945 |
19 | 24 | 785 | 1175 | 1960 | 2450 | 2945 | 3435 | 4415 |
24 | 26 | 785 | 1470 | 1960 | 2450 | 2945 | 3925 | 4415 |
26 | 34 | 980 | 1470 | 1960 | 2450 | 2945 | 3925 | 4905 |
34 | 40 | 1470 | 1960 | 2450 | 2945 | 3925 | 4905 | 5885 |
40 | 56 | 1470 | 1960 | 2945 | 3925 | 4905 | 5885 | 6865 |
56 | 68 | 1960 | 2450 | 3435 | 4905 | 5885 | 6865 | 7850 |
68 | 80 | 1960 | 2450 | 3925 | 5885 | 6865 | 7850 | 8830 |
